| مادة: | فُولاَذ | قوة السلك: | 1770MPA |
|---|---|---|---|
| قطر السلك: | 3/4 مم | افتتاح شبكة: | 103 مم × 180 مم |
| إبراز: | شبكة أسلاك نظام TECCO G65/4,شبكة أسلاك معدنية لنظام TECCO,مكونات نظام G65/4 TECCO,metal wire mesh for TECCO System,G65/4 TECCO System components |
||

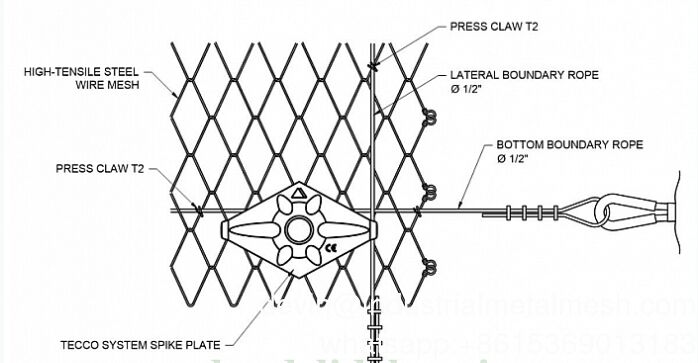

يتكون نظام TECCO G65/4 من شبكة TECCO G65/4 ، والمرسومات ، واللوحة المحملة للرسوم ، والحبال الحدودية والخياطة ومشدات اتصال الشبكة.
تم تصنيع TECCO Mesh G65/4 من سلك الفولاذ عالي الجاذبية 4.0mm (قوة الشد ≥1770Mpa) ، بحجم الشبكة 83 * 138mm (+/- 0.5mm) ، مع نهاية الشبكة المربوطة ، يمكن أن يكون عرض اللفة 2.9m-4.5m ،طول اللفة 10m-30m.
و مع المرسومات تيكو الشبكة G65/4 تغطي على التوتر المنحدر وبشدة.يتم تثبيت بطانية تيكو للتآكل بشكل راسخ على المنحدرات وتتميز بشبكة رقيقة لضمان أن الصخور الصغيرة يمكن أن تكون في مكانها بالإضافة إلى الصخور الكبيرة.
المواصفات القياسية لنظام TECCO G65/4
قطر السلك:3 ملم

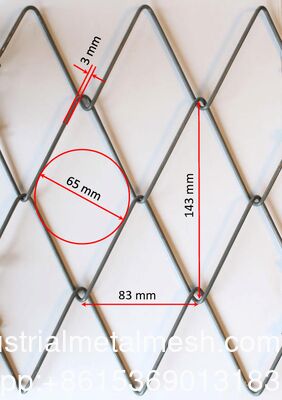

فتحة قطر الدائرة المكتوبة: 65mm ((+/- 5%) حجم الشبكة: 83 * 138mm ((+/- 5mm)

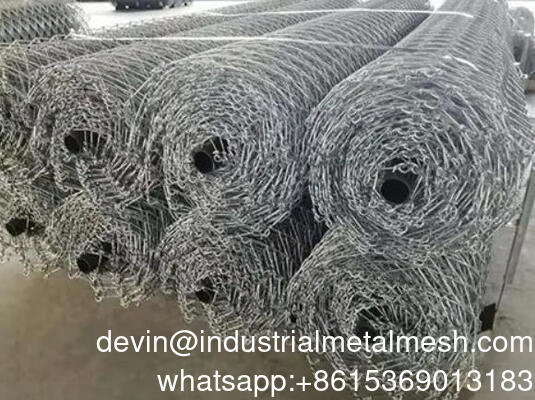

حجم اللفافة: 3.5m × 10m / 20m / 30m نهاية الشبكة مقيدة
المواصفات القياسية لنظام TECCO G65/3
قطر السلك: 4 ملم
فتحة قطر الدائرة المكتوبة: 65mm (+/- 5%) حجم الشبكة: 83 * 143mm (+/- 5mm)
حجم اللفافة: 3.5m × 10m / 20m / 30m نهاية الشبكة مقيدة
مرساة
قطر مرساة القضبان الفولاذية المشوهة: 25mm أو 28mm
الطول:2m-5m
صفيحة محمل المرساة: 320mm x 170/180mm
الحبل
قطر الحبل الحدودي: 12mm أو 16mm
قطر الحبل: 8 ملم
الفوائد
بالمقارنة مع أنظمة الحماية النشطة الأخرى:
فقط 60%-80% تكلفة مقارنة مع نظام سلك الحبل التقليدي.
التثبيت السريع والسهل
مكون شبكة تيكو عالية الجاذبية

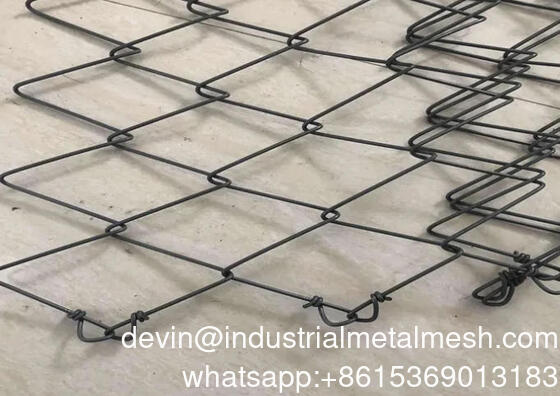

• شبكة تيكو.الجزء الرئيسي من شبكة تيكو عالية الجاذبية من الصلب عالية الجاذبية لنظام حماية سقوط الصخور المنحدرة.وهي مصنوعة من أسلاك فولاذية عالية الجاذبية ولها مقاومة تآكل ممتازةقوة الشد 1770 N / m2 توفر الحماية القصوى للمنحدر والناس.
• مرساة الفولاذ.المرساة الفولاذية مصنوعة من قضيب فولاذي مشوه قطره 25 ملم ، وتستخدم أساسا لتثبيت شبكة tecco عالية الجاذبية على منحدرات الصخور أو التربة.يمكن أن توفر الاستقرار كله إلى المنحدر و tecco شبكة.
• لوحة من نوع مخلب.وألوحة من نوع مخلب تستخدم عادة مع المسامير لربط شبكة التيكو عالية الجاذبية على المنحدر بقوة.تصميم المخالب جعل لوحة الشوك هيكل أكثر استقرارا وثباتا.
• أظافر التربة أو الصخور. تستخدم مع لوحة من نوع المخالب لتثبيت شبكة التيكو عالية الجاذبية على الجبل. قوة الشد العالية والبنية الصلبة تجعلها طويلة العمر وحالة جيدة.
• مشابك. يستخدم المشابك لربط شبكة التيكو المجاورة عالية الجاذبية بشكل راسخ. إنه بديل للحبل الخياط والاتصال عادة ما يكون دون تداخل.
• حبل الخياطة. يستخدم لربط الشبكات الجارية. وغالبا ما يكون للاتصال تداخلات. يمكن استخدامه لاستبدال المشدات.
• حبل الحدود.مر من خلال شبكة التيكو عالية الجاذبية ثم يتم تثبيتها على المرساة للحصول على شبكة التيكو عالية الجاذبية واستقرار النظام.
| ورقة بيانات تقنية CE الموافقة التقنية الأوروبية ETA-17/0118 | |
| البيانات التقنية | 65/3 |
| قطر السلك | 3.0 ملم |
| جودة الصلب | أسلاك فولاذية عالية الجاذبية |
| مقاومة السحب للأسلاك | 12.5kN |
| شكل الشبكة | الرومبويد |
| قوة الشد من أسلاك الصلب | >1770 ن/ملم2 |
| شبكة أسلاك فولاذية بقوة سحب | 150kN/m على الأقل |
| قطرية | 83×143mm ((+/-3%) |
| عرض الشبكة | 65mm ((+/-3%) |
| الحماية المركبة | طلاء الأسلاك الصلبة بـ Zn/AI |
| مركب الحماية من التآكل | 95% Zn / 5% AI |
| طلاء | 150 غرام/م2 |
| ≤ 5% صدأ بني داكن في اختبار رش الملح وفقًا لمعيار EN ISO 9227 | الساعة 17:00 ((ETA-17/0118) |
| إدحرج مع | 2 متر2.5m، 3m،3.5m، 4m، مخصصة |
| طول اللفة | 10m، 20m، 30m، ((حسب متطلبات الموقع) |
| حواف الشبكة | عقدة الشبكة (مخصصة) |
مزايا شبكة التيكو عالية الجاذبية
توفر شبكات الحماية من سقوط الصخور العديد من المزايا على أنواع أخرى من تدابير الحماية من سقوط الصخور. أولا وقبل كل شيء ، فهي فعالة من حيث التكلفة وتتطلب الحد الأدنى من الصيانة.على عكس تدابير الحماية الأخرى من سقوط الصخور مثل الحواجز والأسوارلا تتطلب شبكات الحماية من سقوط الصخور استبدالًا متكررًا أو إصلاحًا أو إعادة طلاء. بالإضافة إلى ذلك ، يمكن تثبيتها بسرعة ، مما يقلل من الاضطرابات في المنطقة المحيطة.
الشبكة عالية الجاذبية عالية الجاذبية tecco أيضا منسوجة في هيكل الماس ومريحة جدا للتخزين.من السهل والسريع لفك وتركيب شبكة tecco عالية الجاذبية بمساعدة التكنولوجيا الميكانيكيةمما يوفر لك الكثير من الوقت في المشروع
عملية تثبيت النظام الصحيح من شبكة tecco عالية الجاذبية
المرحلة الأولى: إزالة وتسوية المنحدر وفقًا لمتطلبات التصميم
المرحلة الثانية: تحديد جميع النقاط المهمة على المنحدر (مسافة المسامير حسب القيمة المصممة، نقاط الحفر، الخ)
المرحلة الثالثة: عمليات الحفر وتثبيت المسامير
المرحلة الرابعة: اختيار نقاط الارتكاز في الانخفاضات أو قطع وتحضير المسامير حول رؤوس المسامير
المرحلة الخامسة: تثبيت الصرف الصحي أو العناصر الأخرى المطلوبة
المرحلة السادسة: تثبيت TECMAT® لتخفيض التآكل من أجل زيادة الخضرة إذا كان من الممكن إبعاد مواد التربة
المرحلة السابعة: إزالة الملفات وتثبيت الشبكة TECCO®
المرحلة الثامنة:ربط أوراق الشبكة الفردية بمشابك الربط
المرحلة التاسعة: تثبيت رصيف الحبال مع الرأس المرنة والحبال الحدودية
المرحلة الخامسة: إعداد النظام وفقًا للقيمة المصممة باستخدام مفتاح العزم
المرحلة الحادية عشرة: زراعة الخضراء على المنحدرات (الزراعة، الزراعة المائية، الخ)
