تفاصيل المنتج:
شروط الدفع والشحن:
|
| شكل حفرة: | مربع ، مستطيل | العرض: | 1-3 م |
|---|---|---|---|
| حجم الحفرة: | 2.5cm-150cm | المواد: | الأسلاك السوداء أو الغالبية |
| العملية: | اوتوماتيك كليا | نظام التحكم: | شاشة تعمل باللمس PLC |
| الجهد: | 220 فولت/380 فولت/415 فولت/440 فولت | مادة رأس اللحام: | النحاس عالي الكروم |
| إبراز: | آلة تشكيل الشبكة الصلبية للشريط المستقيم,آلة لحام الشبكة الصلبية المستقيمة,آلة لحام الشبكة الصلبة GWC3300,straight bar steel mesh welding machine,GWC3300 steel mesh welding machine |
||
GWC3300 آلة لحام وتشكيل الشبكة الصلبية المستقيمة
الاقتراح التقني والاقتباس
مقترح تقني لـ GWC3300 آلة لحام الشبكة المستقيمة وتشكيلها
الغرض
ال GWC3300 شريط مستقيم CNC الصلب لحام شبكة تشكيل آلة هي معدات متخصصة لبناء شبكة لحام الصلب. تستخدم هذه الآلة العديد من الأقطاب الكهربائية
مبدأ اللحام بقعة المقاومة هو لحام قضبان الطولية والعرضية من قضبان الصلب في شبكة صلبة وفقا للمتطلبات المحددة. قضبان الصلب المطبقة لهذه الآلة
يمكن أن تكون المواد الخام قضبان فولاذية مشددة الصلب، قضبان فولاذية ناعمة مشددة الصلب، أو قضبان فولاذية مشددة الصلب.
هذه الآلة تتكون من آلية لحام، آلية تغذية التعزيز الطولي والعرضي، آلية الشبكة خطوة، آلية سقوط الشبكة ونقل، ونظام هوائي

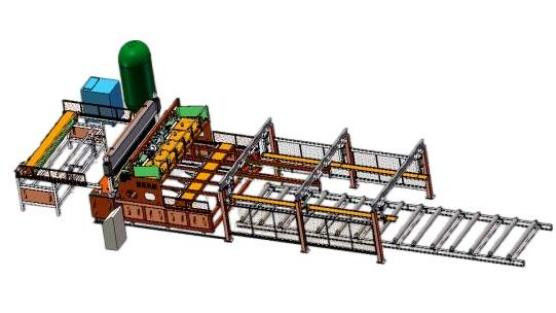

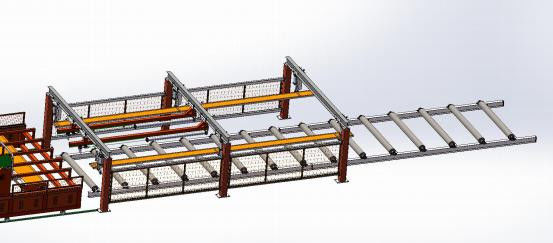

خط إنتاج الشبكة المطاطية من قضبان الصلب (المنتجات يتم تحديثها باستمرار ، الصور هي للإشارة فقط ، مع مراعاة المنتج الفعلي)
2معايير الاختيار
JG/T5115-1999 "آلة تشكيل الأقمشة الفولاذية"
GB/T1499-2002 "أقمشة صلبة مصفحة للخرسانة المسلحة"
3المعلمات الفنية الرئيسية للأداء
| اسم المعيار | الوحدة | البيانات | الملاحظة | |
| قطر قضبان الصلب لللحام | ملم | ف5- ف 12 | ||
| الحد الأقصى لعرض الشبكة | ملم | 3300 | ||
|
حجم الشبكة
|
المسافة الطولية بين القضبان | ملم | 100، 150، 200... (لا حاجة لتغيير الآلات) | |
| المسافة بين القضبان العرضية | ملم |
400 قابل للتعديل بدون خطوة (30 خيار مختلف لشاشة واحدة) |
||
| عدد مفاصل اللحام | المفاصل | 30 | ضغط الأسطوانة | |
| تردد اللحام | مرات/دقيقة | خمسون إلى تسعين | ||
| أقصى قدرة لحام | ملم | ¢ 12 + ¢ 12 | ||
| قدرة محولات اللحام | KVA | 160×16 | ||
| قدرة المحول الرئيسي | KVA | 400 | ||
| معدل الحمل المؤقت لمحول اللحام | 30% | |||
| فولتاج التغذية | V | 380 | ||
| التردد الحالي | هرتز | 50 | ||
| ضغط العمل في النظام الهوائي | ام بي اي | ≥0.8 | ||
2
|
ضغط المياه الباردة (ب) |
ام بي اي | 0.2≤P<0.3 | |
| استهلاك الهواء الضغط | م3/دقيقة | ≥3 | |
| طريقة تحميل التعزيز الطولي |
التوالي والتوالي
≤3 ملم/ 1000 ملم |
||
| طريقة قطع مواد القضبان الأفقية |
التوالي والتوالي
≤3 ملم/ 1000 ملم |
||
| الأبعاد الإجمالية (الطول × العرض × الارتفاع) | م | 43 × 5 1 × 2.3 | |
| الوزن الإجمالي للمعدات | T | -22 |
