تفاصيل المنتج:
شروط الدفع والشحن:
|
| التركيب الكيميائي: | Fe ، C ، Si ، Mn ، S ، P | سبيكة أم لا: | غير سبيكة |
|---|---|---|---|
| القدرة على حل المشروع: | التصميم الجرافيكي ، تصميم النماذج ثلاثية الأبعاد ، الحل الكامل للمشاريع | التطبيق: | فيلا |
| معالجة السطح: | الجلفنة بالغمس الساخن أو الطلاء أو غير المعالجة | طول صر: | 1000ملم |
| عرض صر: | 800 مم | عرض شريط المحمل × سمك: | 25x3 ملم |
| تحمل شكل شريط: | عادي ، مسنن I بار من النوع Style Steel Grating | عبر شكل شريط: | دائري ، ملتوي ، شكل شريط |
| حجم شبكة: | 30x100 ملم | ||
| إبراز: | الشباك الفولاذية للمنصات المعدنية,الشباك الفولاذي للبرمجيات المطاطية,الشباك الصلبة الصلبة الصلبة,Welded Platform Steel Grating,Durable Platform Steel Grating |
||

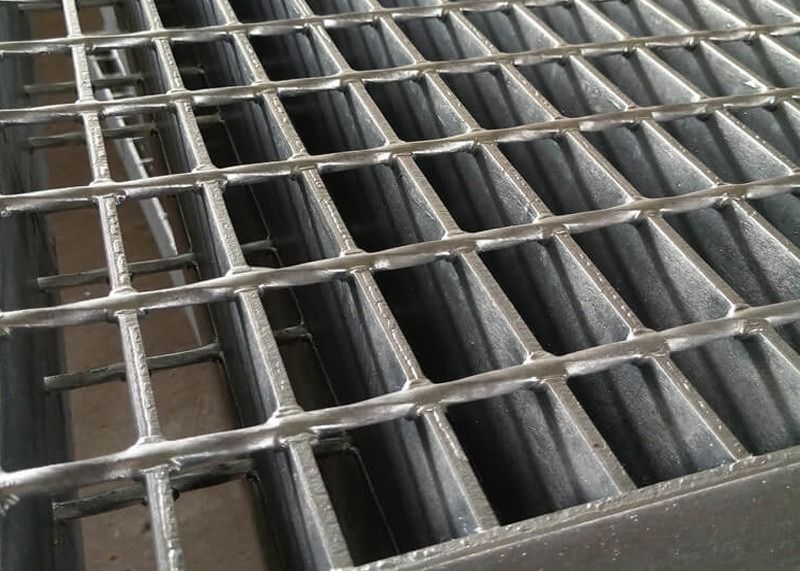

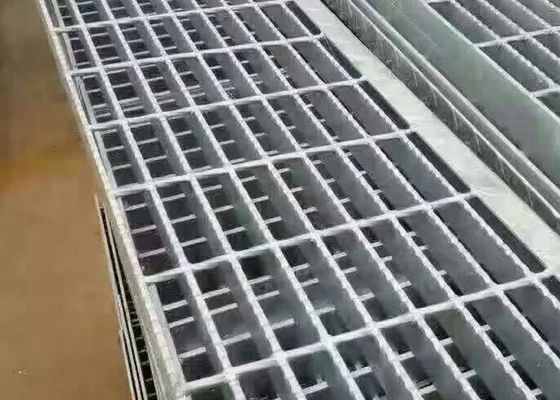

منصة صلبة دائمة الشبكية الصلبية المصنعة الحديدية الشبكية الصلبية المطاوئة الشبكية
الشباك الحديدي الشباك المعروف أيضا باسم الشباك الحديدي. الشباك الحديدي يتكون من قضبان متوازية متصلة مع بعضها البعض مع قضبان عمودية.عادة ما يتم توصيل القضبان من خلال لحام الجهاز الضغط أو لحام يدويومع ذلك ، هناك طرق أخرى لربط قضبان معًا. تشمل البدائل التقطيع ، والشبكة الوثيقة (التقليب) ، والقفل الصحفي.الطريقة الأكثر اقتصادية للاتصال تحدد من قبل المواد المستخدمة وسماكة قضبانعادة ما تكون شبكات القضبان المصنوعة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ.مما يجعلها خيارًا مستخدمًا على نطاق واسع للأرضيات الصناعيةومع ذلك، فإنه يستخدم أيضاً لأشياء مثل مخرجات الحرائق، وصرفات الشوارع، والجسور.
في Tec-Sieve ، يتم تصنيع كل من ألواح الشبكة الصلبة الملحومة بالضغط والألواح الشبكة الصلبة المقفلة بالضغط.لدينا الصحافة لحام ألواح شبكة قضبان الفولاذ مثالية لمعظم التطبيقات الصناعية، بما في ذلك على سبيل المثال لا الحصر صناعة النفط والغاز، والصناعة البتروكيماوية، وصناعة التعدين وفي محطات الطاقة،لذلك الآن ونحن نركز على الصحافة لدينا لحام ألواح الشبكية قضبان الفولاذ في ما يلي.
1أنواع ألواح الشباك الصلبية المطاومة بالصمغ حسب نمط قضبان المحامل
ملاحظة: في Tec-Sieve ، بالإضافة إلى قضبان مربعة مشوهة باردة ، تتوفر قضبان مربعة أو قضبان شائكة أيضًا عند الطلب.
2أبعاد قضبان المحامل والقضبان العرضية
| الحجم الاسمي والتسامح المسموح به لقطات المحامل | حجم العصي الصليبية | ||
| الحجم الاسمي (ملم) | التسامح المسموح به (ملم) (ارجع إلى YB/T4001.1-2007) |
مساحة القسم (ملي متر مربع) | |
| سمك | 3-10 | +0.2/-0.4 | 20 |
| عمق | 10-50 | +0.3/-0.9 | 32 |
| >50-75 | + 0.4 / 12 | 40 | |
| > 75-100 | +0.7/-1.7 | ||
| رمز المواصفات (النسخة المبسطة) |
حجم قضبان المحامل | شريط المحامل المسافة (ملم) |
القضيب العرضي المسافة (ملم) |
الوزن الاسمي (kg/m2) |
|
| عمق (ملم) | سمك (ملم) | ||||
| G655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
| G655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
| G605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
| G605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
| G555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
| G555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
| G505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
| G505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
| G455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
| G455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
| G405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
| G405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
| G403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
| G403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
| G355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
| G355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
| G35315/100 | 35 | 3 | 15 | 100 | 66.60 |
| G353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
| G325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
| G325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
| G323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| G323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
| G255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
| G255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
| G253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
| G253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
| G205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
| G205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
| G203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| G203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
| G605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
| G605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
| G555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
| G555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
| G505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| G505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
| G503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
| G503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
| G455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
| G455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
| G405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
| G405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
| G403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| G403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
| G355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
| G355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
| G353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
| G353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
| G325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
| G325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
| G323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
| G323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
| G255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| G255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| G253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
| G253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
| G205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| G205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
| G203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| G203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| G655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
| G655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
| G605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
| G605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
| G555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
| G555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
| G505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
| G505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
| G503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
| G503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
| G455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
| G455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
| G405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
| G405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
| G403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
| G403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
| G355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
| G355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
| G353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
| G353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
| G325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
| G325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
| G323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
| G323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
| G255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
| G255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
| G253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| G253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| G205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
| G205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
| G203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
| G203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
| G655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
| G655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
| G605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
| G605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
| G555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| G555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
| G505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
| G505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
| G503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
| G503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
| G455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
| G455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
| G405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
| G405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
| G403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| G403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| G355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
| G355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
| G353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
| G353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
| G325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
| G325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
| G323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
| G323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
| G255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| G255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| G253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| G253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| G205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| G205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| G203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
| G203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
| G655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
| G555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
| G505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
| G455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
| G405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| G403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
| G325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
| G323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
| G255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| G253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
| G205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| رمز المواصفات (النسخة المبسطة) |
حجم قضبان المحامل | شريط المحامل المسافة (ملم) |
القضيب العرضي المسافة (ملم) |
الوزن الاسمي (kg/m2) |
|
| عمق (ملم) | سمك (ملم) | ||||
| G10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
| G1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
| G908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
| G808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
| G758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
| G756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
| G756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| G706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
| G706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
| رمز المواصفات (النسخة المبسطة) |
حجم محامل I أقطاب (ملم) | أنا بار المسافة (ملم) |
القضيب العرضي المسافة (ملم) |
الوزن الاسمي (kg/m2) |
|||
| أنا بار الطول (عرض) |
سمك الشريط | سمك الجانب | عرض الشريط | ||||
| G757/30/50PWI | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
| G757/30/100PWI | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
| G657/30/50PWI | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| G657/30/100PWI | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
| G607/30/50PWI | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
| G607/30/100PWI | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
| G557/30/50PWI | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
| G557/30/100PWI | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
| G507/30/50PWI | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
| G507/30/100PWI | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
| G505/30/50PWI | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
| G505/30/100PWI | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
| G445/30/50PWI | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
| G445/30/100PWI | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
| G385/30/50PWI | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
| G385/30/100PWI | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
| G325/30/50PWI | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
| G325/30/100PWI | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
| G255/30/50PWI | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
| G255/30/100PWI | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
| G757/40/50PWI | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
| G757/40/100PWI | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
| G657/40/50PWI | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
| G657/40/100PWI | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
| G607/40/50PWI | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
| G607/40/100PWI | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
| G557/40/50PWI | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
| G557/40/100PWI | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
| G507/40/50PWI | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
| G507/40/100PWI | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
| G505/40/50PWI | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
| G505/40/100PWI | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
| G445/40/50PWI | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
| G445/40/100PWI | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
| G385/40/50PWI | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
| G385/40/100PWI | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| G325/40/50PWI | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| G325/40/100PWI | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| G255/40/50PWI | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
| G255/40/100PWI | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
ميزة المنتج
| حفظ البيانات | في ظل نفس ظروف الحمل ، الطريقة الأكثر كفاءة لتخزين البيانات ، وبالتالي ، يمكن تقليل بيانات هيكل الدعم. |
| خفض الاستثمار | توفير البيانات، توفير العمل، توفير الوقت، لا تنظيف وحماية. |
| البناء بسيط | جهاز صفيحة الشبكة الصلبة مشدودة أو لحام على الدعم المثبت مسبقا، ويمكن لشخص واحد إنهائه |
| وفّر الوقت | المنتج لا يحتاج إلى إعادة معالجة في الموقع، أي أن الجهاز سريع جدا. |
| صلبة | بعد علاج مكافحة التآكل بالزنك قبل مغادرة المصنع ، يمكن أن تكون مقاومة التأثير والضغط قوية |
| الوضع الحديث | مظهر جميل، تخطيط قياسي، تهوية و ضوء، مما يعطي الناس شعور عصري من جميع الدورة |
| مكافحة التلوث | تصريف كبير، لا يوجد مياه مطر، ثلج وغبار. |
| تقليل مقاومة الرياح | بسبب التهوية الجيدة، مقاومة الرياح الصغيرة في الرياح القوية، تقليل أضرار الرياح. |
| مقاومة للتخمير | أداء مكافحة الانزلاق ووظائف أخرى. |
| تخطيط بسيط | لا يوجد حزمة دعم صغيرة، هيكل بسيط، تخطيط مبسط؛ لا حاجة لتخطيط تفاصيل شبكة الصلب، فقط حدد النوع يمكن أن يكون، يمكن للمصنع تخطيط للعملاء. |
