تفاصيل المنتج:
شروط الدفع والشحن:
|
| التركيب الكيميائي: | Fe ، C ، Si ، Mn ، S ، P | سبيكة أم لا: | غير سبيكة |
|---|---|---|---|
| القدرة على حل المشروع: | التصميم الجرافيكي ، تصميم النماذج ثلاثية الأبعاد ، الحل الكامل للمشاريع | التطبيق: | فيلا |
| معالجة السطح: | الجلفنة بالغمس الساخن أو الطلاء أو غير المعالجة | طول صر: | 1000ملم |
| عرض صر: | 800 مم | عرض شريط المحمل × سمك: | 25x3 ملم |
| تحمل شكل شريط: | عادي ، مسنن I بار من النوع Style Steel Grating | عبر شكل شريط: | دائري ، ملتوي ، شكل شريط |
| حجم شبكة: | 30x100 ملم | ||
| إبراز: | أسطوانة الممرات الحديدية الشبكة الشبكية,الشبكة الفولاذية الخاصة,الشبكة الصلبة المطاومة,Special Steel Mesh Grating,Welded Steel Mesh Grating |
||

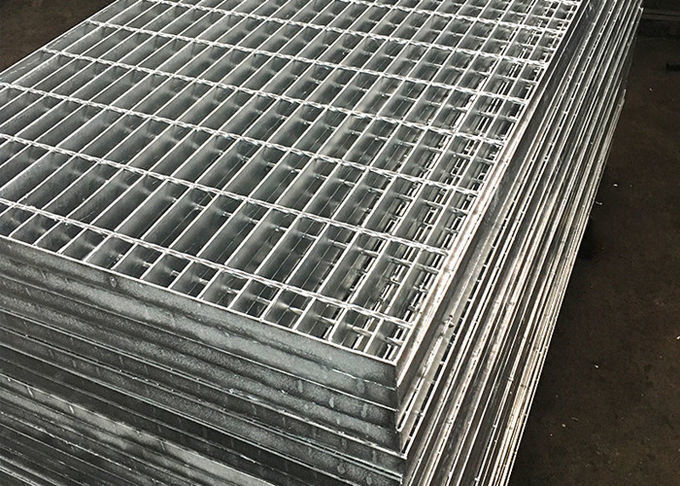

شبكة من الفولاذ المقاوم للصدأ المجلفن بالغمس الساخن لمواد البناء الثقيلة لتغطية خندق الصرف/الصرف الصحي
تُعرف الشبكة الفولاذية أيضًا باسم الشبكة الفولاذية. تتكون الشبكة الفولاذية من قضبان متوازية متصلة ببعضها البعض بقضبان عمودية. يتم توصيل القضبان عادةً من خلال اللحام بالضغط الآلي أو اللحام اليدوي، حسب الحالة. ومع ذلك، هناك طرق أخرى لربط القضبان معًا. تشمل البدائل التثبيت بالمسامير، والربط الشبكي الضيق (الطرق)، والتثبيت بالضغط. يتم تحديد الطريقة الأكثر اقتصادًا للربط من خلال المواد المستخدمة وسمك القضبان. عادةً ما تكون الشبكة الفولاذية مصنوعة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ. تتمتع بنسبة عالية جدًا من القوة إلى الوزن والكثير من المساحة المفتوحة، مما يجعلها خيارًا واسع الاستخدام للأرضيات الصناعية. ومع ذلك، يتم استخدامها أيضًا لأشياء مثل مخارج الحرائق، ومصارف الشوارع، والجسور.
في شركة Tec-Sieve، يتم تصنيع كل من ألواح قضبان الفولاذ الملحومة بالضغط وألواح قضبان الفولاذ المقفلة بالضغط. ألواح قضبان الفولاذ الملحومة بالضغط مثالية لمعظم التطبيقات الصناعية، بما في ذلك على سبيل المثال لا الحصر صناعة النفط والغاز وصناعة البتروكيماويات وصناعة التعدين وفي محطات الطاقة، لذلك نركز الآن على ألواح قضبان الفولاذ الملحومة بالضغط فيما يلي.

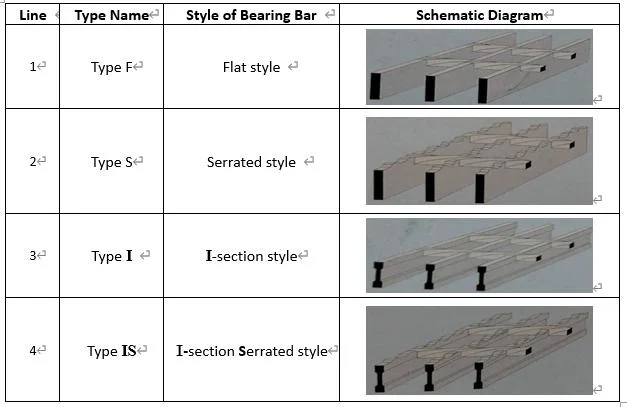

1. أنواع ألواح الشبكة الفولاذية الملحومة بالضغط حسب نوع قضبان المحمل
ملاحظة: في شركة Tec-Sieve، بالإضافة إلى قضبان العرض المربعة الملتوية الباردة، تتوفر أيضًا قضبان عرضية مستديرة أو قضبان عرضية مضلعة عند الطلب.
2. أبعاد قضبان المحمل والقضبان المتقاطعة
| الحجم الاسمي والتسامح المسموح به لقضبان المحمل | حجم قضبان الصليب | ||
| الحجم الاسمي (مم) | التسامح المسموح به (مم) (راجع YB/T4001.1-2007) |
مساحة المقطع (مم2) | |
| سماكة | 3-10 | +0.2/-0.4 | 20 |
| عمق | 10-50 | +0.3/-0.9 | 32 |
| >50-75 | +0.4/-1.2 | 40 | |
| >75-100 | +0.7/-1.7 | ||
| كود المواصفات (نسخة مبسطة) |
حجم قضبان المحمل | قضيب المحمل التباعد (مم) |
العارضة المتقاطعة التباعد (مم) |
الوزن الاسمي (كجم/م2) |
|
| العمق (مم) | السمك (مم) | ||||
| جي655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
| جي655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
| جي605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
| جي605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
| جي555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
| ج555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
| جي505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
| ج505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
| ج455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
| ج455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
| جي405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
| ج405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
| ج403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
| ج403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
| جي355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
| جي355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
| جي35315/100 | 35 | 3 | 15 | 100 | 66.60 |
| ج353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
| جي325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
| جي325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
| جي323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| ج323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
| جي255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
| ج255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
| ج253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
| ج253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
| ج205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
| ج205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
| ج203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| ج203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
| جي605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
| جي605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
| جي555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
| ج555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
| جي505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| جي505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
| جي503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
| ج503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
| جي455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
| ج455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
| جي405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
| ج405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
| جي403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| ج403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
| جي355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
| جي355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
| جي353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
| ج353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
| جي325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
| جي325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
| جي323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
| ج323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
| جي255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| جي255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| جي253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
| ج253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
| ج205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| ج205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
| مجموعة 203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| ج203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| جي655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
| جي655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
| جي605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
| جي605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
| جي555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
| ج555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
| جي505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
| جي505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
| جي503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
| جي503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
| جي455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
| ج455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
| جي405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
| جي405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
| جي403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
| جي403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
| جي355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
| جي355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
| جي353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
| جي353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
| جي325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
| جي325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
| جي323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
| جي323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
| جي255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
| جي255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
| جي253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| ج253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| ج205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
| ج205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
| ج203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
| مجموعة 203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
| جي655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
| جي655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
| جي605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
| جي605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
| جي555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| جي555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
| جي505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
| جي505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
| جي503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
| جي503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
| جي455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
| جي455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
| جي405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
| جي405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
| جي403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| جي403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| جي355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
| جي355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
| جي353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
| جي353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
| جي325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
| جي325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
| جي323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
| جي323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
| جي255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| جي255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| جي253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| جي253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| ج205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| ج205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| ج203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
| مجموعة 203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
| جي655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
| جي555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
| جي505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
| جي455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
| جي405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| جي403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
| جي325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
| جي323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
| جي255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| جي253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
| مجموعة 205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| كود المواصفات (نسخة مبسطة) |
حجم قضبان المحمل | قضيب المحمل التباعد (مم) |
العارضة المتقاطعة التباعد (مم) |
الوزن الاسمي (كجم/م2) |
|
| العمق (مم) | السمك (مم) | ||||
| جي10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
| جي1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
| جي908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
| جي808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
| جي758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
| جي756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
| جي756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| جي706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
| جي706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
| كود المواصفات (نسخة مبسطة) |
حجم قضبان المحمل I (مم) | انا بار التباعد (مم) |
العارضة المتقاطعة التباعد (مم) |
الوزن الاسمي (كجم/م2) |
|||
| انا بار ارتفاع (عرض) |
سمك شفة | سمك الجناح | عرض الشفة | ||||
| جي757/30/50 بي دبليو آي | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
| جي757/30/100 بي دبليو آي | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
| جي657/30/50 بي دبليو آي | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| جي657/30/100 بي دبليو آي | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
| جي607/30/50 بي دبليو آي | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
| جي607/30/100 بي دبليو آي | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
| جي557/30/50 بي دبليو آي | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
| جي557/30/100 بي دبليو اي | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
| جي507/30/50 بي دبليو آي | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
| جي507/30/100 بي دبليو آي | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
| جي505/30/50 بي دبليو آي | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
| جي505/30/100 بي دبليو اي | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
| جي445/30/50 بي دبليو آي | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
| جي445/30/100 بي دبليو اي | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
| جي385/30/50 بي دبليو آي | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
| جي385/30/100 بي دبليو اي | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
| جي325/30/50 بي دبليو آي | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
| جي325/30/100 بي دبليو اي | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
| جي255/30/50 بي دبليو آي | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
| جي255/30/100 بي دبليو اي | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
| جي757/40/50 بي دبليو آي | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
| جي757/40/100 بي دبليو آي | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
| جي657/40/50 بي دبليو آي | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
| جي657/40/100 بي دبليو آي | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
| جي607/40/50 بي دبليو آي | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
| جي607/40/100 بي دبليو آي | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
| جي557/40/50 بي دبليو آي | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
| جي557/40/100 بي دبليو آي | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
| جي507/40/50 بي دبليو آي | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
| جي507/40/100 بي دبليو آي | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
| جي505/40/50 بي دبليو آي | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
| جي505/40/100 بي دبليو آي | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
| جي445/40/50 بي دبليو آي | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
| جي445/40/100 بي دبليو اي | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
| جي385/40/50 بي دبليو آي | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
| جي385/40/100 بي دبليو آي | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| جي325/40/50 بي دبليو آي | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| جي325/40/100 بي دبليو اي | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| جي255/40/50 بي دبليو آي | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
| جي255/40/100 بي دبليو اي | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
تطبيق شبكات الأرضيات الفولاذية

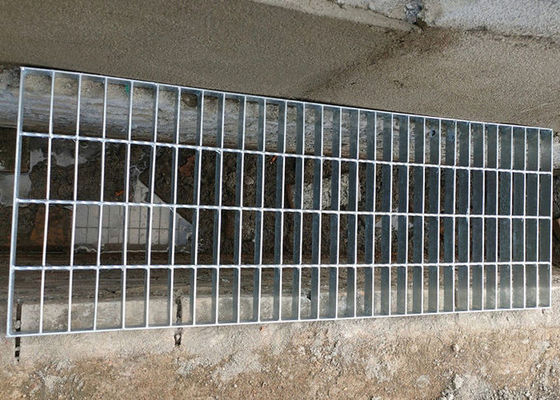

1) يمكن استخدامه في البناء الحضري كغطاء لخندق الصرف لتصريف المياه والحفاظ على الأرض جافة.
2) سيتم استخدام الشبكات الفولاذية المسننة في الميناء ومواقف السيارات والأراضي الزراعية والأماكن الأخرى لتكون منصة للمشي لوصول ومرور المشاة والمركبات.
3) سيتم أيضًا استخدام شبكات اللحام بالتزوير في منصات الصناعة ومحطات الطاقة وصناعة معالجة المياه ومنصات الأبراج وما إلى ذلك.
4) يمكن أيضًا استخدام الشبكات الفولاذية المسننة كحاجز للحديقة، أو الفيلا، أو الشرفة، أو الطريق السريع، وما إلى ذلك.
