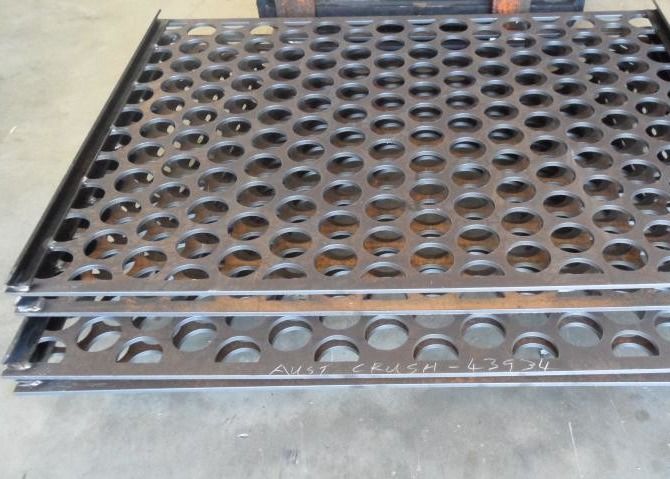

صلابة NM الفولاذ المعدن شاشة لوحة الخنق

شبكة لوحة الخنقهي المواد الاختبارية الأساسية في الصخور المسحوبة. تستخدم أيضًا لفحص فروة الرأس. ستتحمل الفحص الخام والثقيل وبالتالي تستمر لفترة أطول من معظم الفحصات الأخرى.المنتجات تتطلب البيئة.

1الشاشات الاهتزازية المثقوبة - المعايير
الكمية - ذكر عدد لوحات الشاشة المنثقوبة ذات السماكة والعرض والطول والثقب والشرائح.

2السماكة - تحديد في بوصات أو عدد مقياس.

● 1. الفولاذ - استخدم جدول الولايات المتحدة.

● ٢. الفولاذ المقاوم للصدأ - استخدم الجدول القياسي للولايات المتحدة.

● ٣. مونيل - استخدم الجدول الجنسي للولايات المتحدة.

● 4 النحاس والنحاس والمعدن والألومنيوم - استخدام B&S Ga. Table.

3. نوع المعدن - ذكر نوع المعدن المطلوب. صفيحة الفولاذ: يجب استخدام حد أدنى من.20C وحد أدنى من.40Mn. صفيحة الفولاذ المقاومة للكش (AR) ؛ حد أدنى من.35C وحد أدنى من 1.20Mn.

4العرض - "العرض" هو البعد في زاوية مستقيمة مع تدفق المادة. حدد العرض الإجمالي. إذا كانت هناك حاجة إلى شرائح الزناد، حدد: "العرض (المقاس خارج شرائح الزناد)." تحمل العرض ": زائد 0" ناقص 1/4".

5الطول - "الطول" هو بُعد لوحة الشاشة المنثارة التي هي موازية لتدفق المادة التي يتم شاشتها. حدد الطول الكلي. تحمل طول الشاشة:زائد 0" ناقص 1/4".

6حجم و شكل التثبيت - انقر هنا للحصول على التثبيتات المتاحة.

7ترتيبات التثبيتات - الترتيب المتدرج (نمط 600) هو المعيار. يتم عادةً تقسيم التثبيتات في اتجاه تدفق المواد التي يتم فحصها.

8القضبان - "القضبان" هي المعدن بين الثقوب ويقاس في النقطة التي تكون فيها الثقوب أقرب. حدد عرض القضبان.

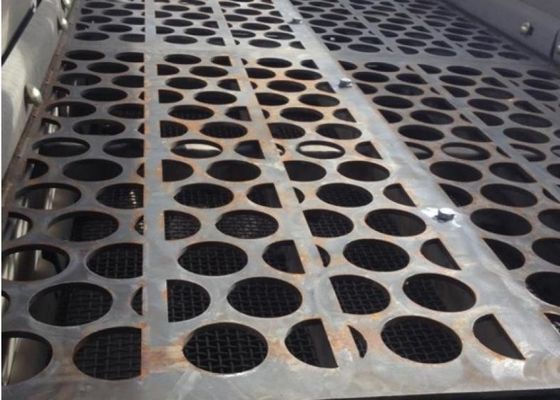

9طريقة ربط لوحة الشاشة المنفثقة بالشاشات الاهتزازية

● 1. شظايا الخطاف - بالنسبة للشاشات الاهتزازية القياسية "من نوع التوتر" ، حدد "شظايا الخطاف" ((انقر هنا).

● 2. مقفل على إطار من الشاشة الاهتزازية - إذا كان

● 3 يجب أن تكون لوحة الشاشة المنفحة مشوشة، وتقديم مخطط يوضح موقع وحجم ونوع ثقوب المشوش.

● 4 أيضا تحديد عرض الحواف الفارغة على الجانبين والنهايات من لوحة الشاشة المنفوشة.

10. الشاشات المكرسة - إذا كان يجب "توج" لوحة الشاشة ، ذكر كمية التاج المقاس في خط الوسط. ما لم يتم تحديد خلاف ذلك ،التاج القياسي للشاشات 1/16" سميكة وأثقل سيتم تجهيزها كما يلي: للشاشات الاهتزازية العريضة 3 أو 4 بوصة - 1/2 "التاج. للشاشات الاهتزازية العريضة 5 بوصة -3/4" التاج. للشاشات الاهتزازية العريضة 6 بوصة وأوسع -1" التاج.

11معلومات أخرى:

● 1 - بالنسبة للتجويفات المفتوحة - حدد ما إذا كان طول البعد من الفتحة متوازيا مع عرض أو طول لوحة الشاشة المفتوحة.

● 2 إذا كان الشاشة "موجة" لتوزيع أو إبطاء تدفق المواد، حدد ذلك.

● 3 - بالنسبة للشاشات التي تتطلب "شرائط التزحلق" لقطع الجلد من المواد ذات الحجم الكبير، حدد حجم الشريط وموقعها. أدرج صناعة ونموذج وحجم الهزاز.

12أشرطة المقبض (أشرطة السترة) - يمكن توفيرها كعنصر قياسي أو مخصص لمتطلباتك مع أو بدون ثقوب مستديرة أو مربعة.

المواد:

يمكننا أن نقدم مجموعة واسعة من لوحات الخرق، إما مثقوبة أو البلازما من الفولاذ الخفيف والفولاذ المقاوم للصدأ.

أنواع الحافة:

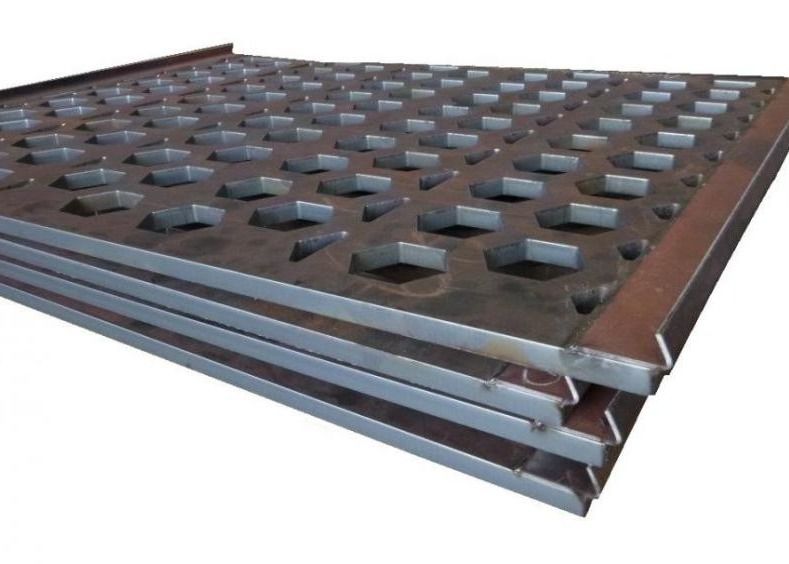

لحام بدون خيوط مع 45/60 درجة مطوية لوحة الفولاذ الخفيف أو لوحة الفولاذ المقاوم للصدأ

الشاشات الدورانية المثقوبة - المعايير
الكمية - حدد عدد أقسام الشاشة المطلوبة (انظر الرسم التوضيحي أعلاه).

السماكة - تحديد في بوصات أو عدد مقياس.

الفولاذ - الولايات المتحدة ستد غ. الجدول المراجعة 11/42.

مونيل - الولايات المتحدة ستد غ. الجدول

الفولاذ المقاوم للصدأ - جدول الولايات المتحدة

النحاس، مونتز، الألومنيوم - B&S GA. الجدول

نوع المعدن - حدد نوع المعدن المطلوب. يجب استخدام صفيحة فولاذية: ما لا يقل عن.20 درجة مئوية و ما لا يقل عن.40 م. صفيحة فولاذية مقاومة للكش (AR): ما لا يقل عن.35 درجة مئوية و ما لا يقل عن 1.20 م.

قطر - تحديد قطر الخارجي الدقيق أو القطر الداخلي الدقيق لقسم الشاشة المنفوشة بالانش.

الطول - حدد طول قسم الشاشة (انظر الصورة أعلاه). تحمل طول الشاشة: زائد 0" ناقص 1/4".

الحجم والشكل المثقب - انظر الصفحة 4 للحصول على التثبيتات المتاحة.

ترتيبات التثبيتات - الترتيب المتدرج (نمط 600) هو القياسية لوحة الشاشة المنفثقة عند استخدامها على الشاشات الدورانية.

القضبان - "القضبان" هي المعدن بين الثقوب ويتم قياسها في النقطة التي تكون فيها الثقوب أقرب. حدد عرض القضبان.

الشرائح - تحديد عدد الشرائح لكل قسم. (انظر الصور أعلاه).

طريقة تجميع أجزاء من لوحات الشاشة المنفحة لصنع الأقسام و/أو الأسطوانات

مفاصل المؤخرة - غير مقيدة

مفاصل المؤخرة - مشابك قياسية.

مفاصل المؤخرة - أحزمة قياسية.

مفاصل الحلقات - مفصل الحلقات هو 11/2 "إلى 2" (حد أدنى لفة 11/2").

معلومات أخرى - إذا كانت هناك حاجة إلى ثقوب المسامير لتركيبها على الإطار أو هامش محدد ، فتقدم رسمًا.

إذا كانت هناك حاجة إلى ثقوب متقطعة وترتيب الفتحات مهم،يشير إلى ما إذا كان البعد الطويل للمنافذ متوازياً مع طول قسم الشاشة أو متوازياً مع محيط قسم الشاشة.
