| المواد: | ج 45 | ||
|---|---|---|---|
| إبراز: | سلاسل الدوار ذات الدرجة الواحدة طويلة الأمد,سلاسل الدوار المتينة,C45 سلاسل الدوال ذات الطوق الواحد,Durable Single Pitch Roller Chains,C45 Single Pitch Roller Chains |
||
سلاسل الأسطوانة ذات الملعب الواحد
سلاسل الأسطوانة ANSI
سلاسل الأسطوانة - أنواع ANSI وBS/DN والمضادة للتآكل والمرفقات
تعد سلاسل الأسطوانة مكونات وملحقات مهمة في نظام الحزام الناقل بأكمله. يتم استخدامها مع العجلة المسننة كنظام قيادة لضمان النقل والإرسال المستقر والسلس. يمكننا توريد جميع أنواع سلاسل الأسطوانة لك. ما عليك سوى الرجوع إلى المقدمة التالية، وتحديد أي منها مناسب لك. أما بالنسبة للمواصفات التفصيلية فيمكنك الحصول عليها بثلاث طرق:

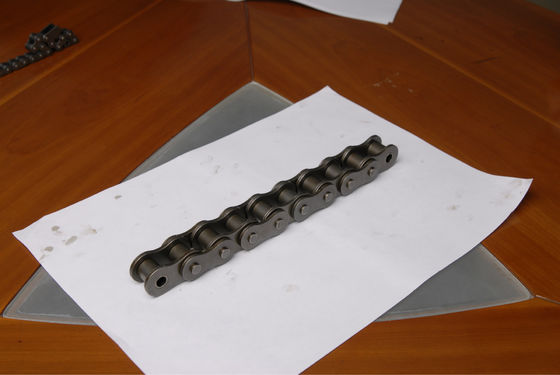

سلاسل الأسطوانة ذات الملعب الواحد
سلاسل الأسطوانة القياسية ANSI هي سلاسل نقل الطاقة الأكثر استخدامًا على نطاق واسع في الولايات المتحدة الأمريكية. قوة حقيقية من حيث الدقة والجودة، تم تصميم سلاسل Nitro ANSI للتعامل مع مجموعة واسعة من التطبيقات في العديد من الصناعات. تضمن معايير الجودة الصارمة أن كل سلسلة تلتزم باستمرار بمتطلباتنا الخاصة بالقوة والاعتمادية. تأتي سلاسل ANSI في عدة خيارات بما في ذلك خيوط متعددة للتطبيقات ذات متطلبات القدرة الحصانية الأعلى.
| رقم السلسلة | يقذف | العرض الداخلي | قطر الأسطوانة | العرض الإجمالي | قطر الدبوس | ارتفاع اللوحة | سمك اللوحة |
| # | ص | ب1 | د1 | ل | د2 | h2 | ت |
| 25-1* | 1/4 | 1/8 | 0.130 | 0.311 | 0.091 | 0.228 | 0.030 |
| 35-1* | 3/8 | 3/16 | 0.200 | 0.488 | 0.141 | 0.346 | 0.050 |
| 40-1 | 1/2 | 5/16 | 0.312 | 0.653 | 0.156 | 0.469 | 0.060 |
| 41-1 | 1/2 | 1/4 | 0.306 | 0.541 | 0.141 | 0.390 | 0.050 |
| 50-1 | 5/8 | 3/8 | 0.400 | 0.815 | 0.200 | 0.585 | 0.080 |
| 60-1 | 3/4 | 1/2 | 0.469 | 1.020 | 0.234 | 0.709 | 0.094 |
| 80-1 | 1 | 5/8 | 0.625 | 1.287 | 0.312 | 0.949 | 0.125 |
| 100-1 | 1-1/4 | 3/4 | 0.750 | 1.590 | 0.375 | 1.188 | 0.156 |
| 120-1 | 1-1/2 | 1 | 0.875 | 1.980 | 0.437 | 1.425 | 0.187 |
| 140-1 | 1-3/4 | 1 | 1.000 | 2.141 | 0.500 | 1.663 | 0.219 |
| 160-1 | 2 | 1-1/4 | 1.125 | 2.551 | 0.562 | 1.889 | 0.250 |
| 180-1 | 2-1/4 | 1-13/32 | 1.406 | 2.866 | 0.687 | 2.047 | 0.281 |
| 200-1 | 2-1/2 | 1-1/2 | 1.562 | 3.161 | 0.781 | 2.375 | 0.312 |
| 240-1 | 3 | 1-7/8 | 1.875 | 3.760 | 0.937 | 2.791 | 0.375 |
الملعب المزدوج
من خلال دمج الروابط التي يبلغ طولها ضعف سلاسل الأسطوانة القياسية، فإن سلسلة الأسطوانة مخصصة لمحركات الأقراص الطويلة والتطبيقات ذات السرعة المنخفضة إلى المتوسطة، وتستخدم أسنان مسننة تحتوي على 24 سنًا على الأقل. لقد تم إنتاجها بألواح جانبية أكثر سمكًا من أجل التعامل مع أحمال عمل أعلى من السلاسل القياسية. مع لوحة جانبية أكثر قوة، تحافظ سلاسل الأسطوانة الثقيلة على قوتها وثباتها على مدى فترات زمنية أطول.
سلسلة دبوس جوفاء
سلسلة الأسطوانة المجوفة هي في الأساس نفس سلسلة الأسطوانة القياسية التي تحتوي على "دبابيس مجوفة". وهذا لا يقلل من وزن السلسلة فحسب، بل يمنحك أيضًا القدرة على وضع دبابيس ممتدة عبر السلسلة لنقل المنتج. تشمل العديد من التطبيقات؛ المخابز والناقلات العلوية والمصاعد والدواجن والزراعة ومجموعة واسعة من التطبيقات الأخرى.
| مقاس | الملعب (ف) | (ث) | (ص) | (د) | (د) | طول الدبوس المجوف | (و) | (ح) | (ت) | وزن |
| 40 حصان | 0.500" | 0.313" | 0.312" | 0.221" | 0.157" | 0.689" | 0.689" | 0.472" | 0.059" | 0.35 رطل/قدم |
| 50 حصان | 0.625" | 0.375" | 0.400" | 0.283" | 0.202" | 0.854" | 0.854" | 0.591" | 0.079" | 0.58 رطل/قدم |
| 60 حصان | 0.750" | 0.500" | 0.469" | 0.333" | 0.236" | 1.055" | 1.055" | 0.713" | 0.094" | 0.81 رطل/قدم |
| 80 حصان | 1.000" | 0.625" | 0.625" | 0.449" | 0.318" | 1.276" | 1.276" | 0.950" | 0.125" | 1.46 رطل/قدم |

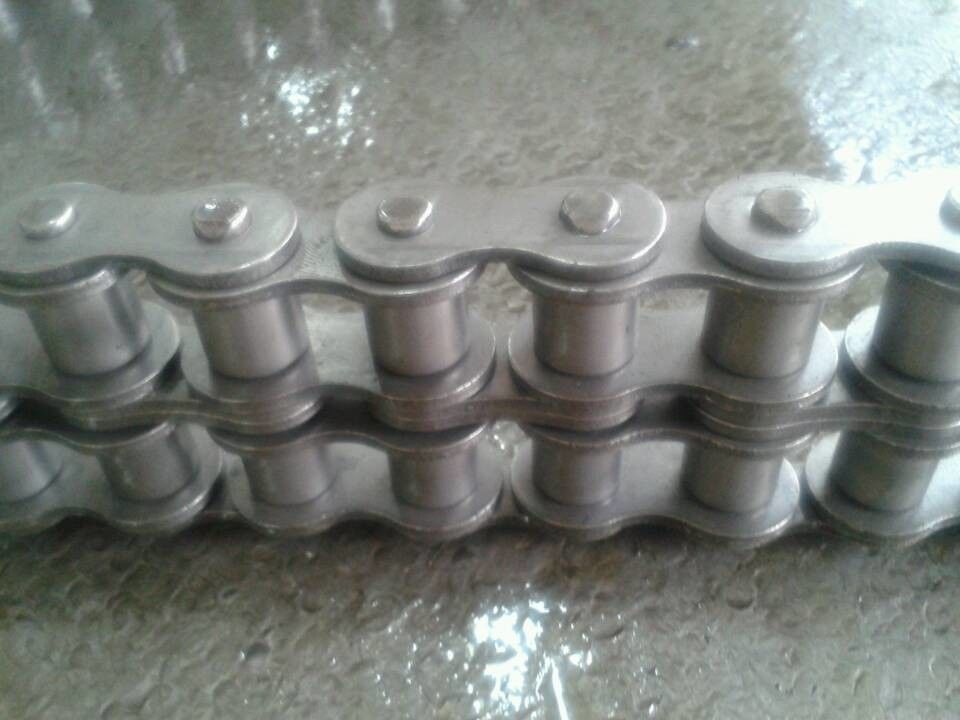

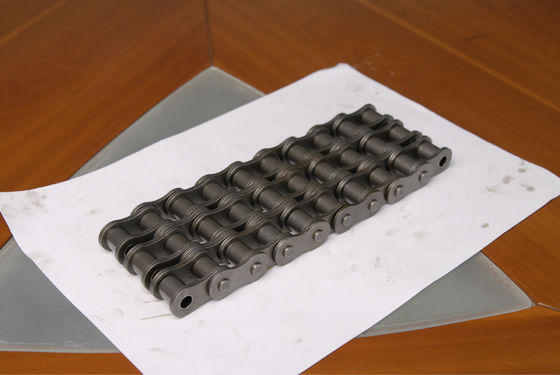

سلسلة الأسطوانة ستراند متعددة
تم تصميم سلاسل بكرات الجدائل المتعددة لتكون أقوى بعدد الحاملات المتعددة من ANSI أو ما يعادلها من القياس المتري. على سبيل المثال، سلسلة الأسطوانة المزدوجة رقم 80-2 هي "مضاعفة" القوة مثل السلسلة المفردة ANSI 80-1. من المؤكد أن سلاسلنا الدوارة المتعددة ستثير الإعجاب بنقاط قوة الشد وعوامل الأداء الرائدة في الصناعة. نورد ما يصل إلى اثني عشر (-12) سلسلة بكرات جديلة، ونحن على يقين من أن لدينا سلسلة بكرات جديلة متعددة لتطبيقك. بالإضافة إلى ذلك، نحن نوفر سلاسل أسطوانية متعددة الجدائل مقاومة للتآكل مثل الفولاذ المقاوم للصدأ، والنيكل، والمطلية، بالإضافة إلى أسنان مسننة ذات سلاسل جدائل متعددة.
| مقاس | الملعب (ف) | (ك) | (ث) | (ص) | (د) | (و) | (ت1) | (ت2) | (ح) | الوزن (رطل/قدم) | ||
| 04ب-2 | 0.236" | 0.217" | 0.110" | 0.158" | 0.073" | 0.524" | -- | -- | 0.197" | 0.154 | ||
| 05 ب-2 | 0.315" | 0.222" | 0.118" | 0.197" | 0.091" | 0.571" | -- | -- | 0.280" | |||
| 06 ب-2 | 0.375" | 0.403" | 0.225" | 0.250" | 0.129" | 0.941" | 0.039" | 0.051" | 0.323" | 0.496 | ||
| 08 ب-2 | 0.500" | 0.548" | 0.305" | 0.335" | 0.175" | 1.260" | 0.059" | 0.059" | 0.469" | 0.872 | ||
| 10 ب-2 | 0.625" | 0.653" | 0.380" | 0.400" | 0.200" | 1.457" | 0.059" | 0.059" | 0.579" | 1.127 | ||
| 12 ب-2 | 0.750" | 0.766" | 0.460" | 0.475" | 0.225" | 1.697" | 0.071" | 0.071" | 0.634" | 1.529 | ||
| 16 ب-2 | 1.000" | 1.255" | 0.670" | 0.625" | 0.326" | 2.756" | 0.126" | 0.157" | 0.819" | 3.433 | ||
| 20 ب-2 | 1.250" | 1.435" | 0.770" | 0.750" | 0.401" | 3.169" | 0.138" | 0.177" | 1.024" | 5.076 | ||
| 24 ب-2 | 1.500" | 1.904" | 1.000" | 1.000" | 0.576" | 4.217" | 0.197" | 0.236" | 1.224" | 9.321 | ||
| 28 ب-2 | 1.750" | 2.345" | 1.220" | 1.100" | 0.626" | 5.083" | -- | -- | 1.457" | 11.09 | ||
| 32 ب-2 | 2.000" | 2.305" | 1.220" | 1.150" | 0.701" | 5.102" | -- | -- | 1.662" | 14.029 | ||
| 40 ب-2 | 2.500" | 2.846" | 1.500" | 1.550" | 0.901" | 6.358" | -- | -- | 2.083" | 21.378 | ||
| 48 ب-2 | 3.000" | 3.599" | 1.800" | 1.900" | 1.151" | 7.803" | -- | -- | 2.512" | 33.4 | ||
| 56 ب-2 | 3.500" | 4.197" | 2.100" | 2.125" | 1.351" | 9.039" | -- | -- | 3.063" | 46.765 |
