تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | الفولاذ المقاوم للصدأ | يقذف: | 50.8 ملم |
|---|---|---|---|
| مسافة الحفرة: | 8 ملم | قطر الدبوس: | 8 ملم |
| العرض الكلي: | 1800 ملم | الطول: | 30000 ملم |
| سماكة الطبق: | 1.2 ملم | حجم الحفرة: | ضياء 4 مم |
| إبراز: | ,نسيج شبكة معدنية,metal mesh fabric |
||
الفولاذ المقاوم للصدأ مثقب 2 مم لوحة ربط الحزام الناقل
سيور ناقلة لوحة سلسلة معدنية,وتسمى أيضًا سيور الصلب المفصلية، وأحزمة النقل ذات الوصلات اللوحية، وألواح السلسلة هي نوع من أجهزة النقل المصنوعة من ألواح الصلب ودبابيس المفصلات أو قضبان التوصيل. بالمقارنة مع الأحزمة السلكية، يمكن لحزام النقل ذو اللوحة المعدنية أن يوفر مساحة اتصال أكبر وسطحًا مسطحًا وناعمًا للتجفيف والفرز والنقل. يمكننا تزويدك بجميع أنواع ومواصفات الحزام الناقل ذو الألواح المعدنية، وتصفح الأنواع التالية وتحديد النوع المناسب لك.
مواد الحزام الناقل لوحة سلسلة معدنية
مواصفات الحزام الناقل ذو الصفائح المعدنية
مزايا المنتج
الفولاذ المقاوم للصدأ لوحة مثقبة الحزام الناقل
1. بناء شبكي مفتوح للتصريف السريع ودوران الهواء الحر
2. سطح حمل مسطح
3. تنظيفها بسهولة
الحزام الناقل ذو الألواح المثقبة
يتم دمج اللوحة المثقبة مع ألواح السلسلة المثقبة بشكل مستمر، وتوفر الفتحات الموجودة على السطح أداءً ممتازًا لتبديد الحرارة لنقل المنتجات، مثل البسكويت والخبز والمنتجات الساخنة الأخرى. تسمح الثقوب للفتحة في الحزام بالتنوع من صفر إلى كبيرة جدًا.
يمكن تصنيع الحزام الناقل ذو اللوحة المثقبة إلى أنماط مختلفة. يمكنك اختيار النمط المناسب ليناسب طلبك وشروط الاستخدام التفصيلية. يمكن تخصيص فتحة الثقوب المثقبة وفقًا لمتطلباتك.
حزام ناقل لوحة سلسلة محدبة.
يتم إنتاج سطح لوحة السلسلة إلى عدة أشكال كروية مستديرة مرتفعة بأقطار مختلفة. يوفر السطح المرتفع أو المحدب أداءً ممتازًا ضد الانزلاق لمنع نقل المنتجات من السقوط على الأرض. يمكن إضافة لوحات السلسلة المحدبة بحواجز عرضية وألواح جانبية للفرز والحماية.
تطبيقات الحزام الناقل سلسلة الارتباط
1) آلات الأغذية المجمدة
2) آلات المعالجة الحرارية
3) آلات الأغذية المعلبة
4) آلات الزجاج
5) الآلات الغذائية البحرية
6) الآلات الكيميائية
7) آلات تعدين المساحيق
8) آلات النقل العامة
9) آلة التجفيف المستمر
10) آلات النقل الخاصة
| مادة الحزام الناقل | أسلاك الفولاذ المقاوم للصدأ |
| درجة قضيب الحزام الناقل من الفولاذ المقاوم للصدأ (مم) | 5 6 7 7 10 13 15 15 18 20 20 20 19 |
| قطر السلك (مم) | 1 1 1 1 1 2 2 2 3 3 3 2 3 5 5 |
| نوع حافة الحلقة | حواف حلقة مفردة ومزدوجة |
| الملعب الحلزوني (مم) | 30 30 30 30 30 30 40 50 60 100 130 150 300 |
| العرض الكلي (مم) | 300-4200 |
حزام ناقل لوحة سلسلة معدنية
الحزام الناقل ذو الفتحة المثقبة
الحزام الناقل ذو الفتحة المثقبة
ضرس 32B-1 Z10
سلاسل الأسطوانة - أنواع ANSI وBS/DN والمضادة للتآكل والمرفقات
سلاسل الأسطوانة القياسية ANSI هي سلاسل نقل الطاقة الأكثر استخدامًا في الولايات المتحدة الأمريكية. قوة حقيقية من حيث الدقة والجودة، تم تصميم سلاسل Nitro ANSI للتعامل مع مجموعة واسعة من التطبيقات في العديد من الصناعات. تضمن معايير الجودة الصارمة أن كل سلسلة تلتزم باستمرار بمتطلباتنا الخاصة بالقوة والاعتمادية. تأتي سلاسل ANSI في عدة خيارات بما في ذلك خيوط متعددة للتطبيقات ذات متطلبات القدرة الحصانية الأعلى.

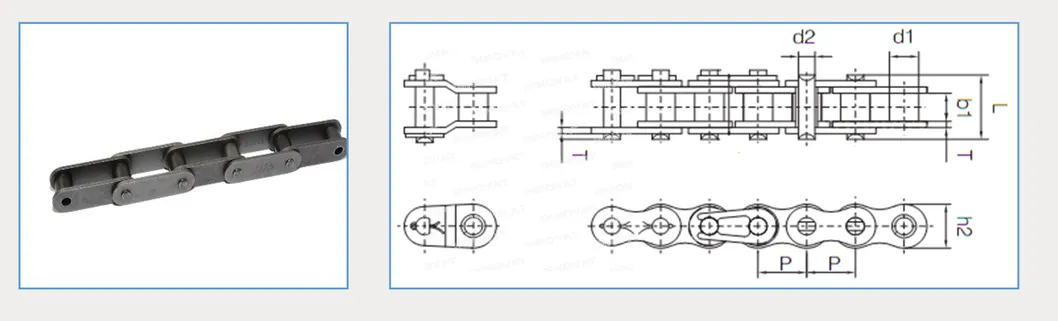

| رقم السلسلة | يقذف | العرض الداخلي | قطر الأسطوانة | العرض الإجمالي | قطر الدبوس | ارتفاع اللوحة | سمك اللوحة |
| # | ص | ب1 | د1 | ل | د2 | h2 | ت |
| 25-1* | 1/4 | 1/8 | 0.130 | 0.311 | 0.091 | 0.228 | 0.030 |
| 35-1* | 3/8 | 3/16 | 0.200 | 0.488 | 0.141 | 0.346 | 0.050 |
| 40-1 | 1/2 | 5/16 | 0.312 | 0.653 | 0.156 | 0.469 | 0.060 |
| 41-1 | 1/2 | 1/4 | 0.306 | 0.541 | 0.141 | 0.390 | 0.050 |
| 50-1 | 5/8 | 3/8 | 0.400 | 0.815 | 0.200 | 0.585 | 0.080 |
| 60-1 | 3/4 | 1/2 | 0.469 | 1.020 | 0.234 | 0.709 | 0.094 |
| 80-1 | 1 | 5/8 | 0.625 | 1.287 | 0.312 | 0.949 | 0.125 |
| 100-1 | 1-1/4 | 3/4 | 0.750 | 1.590 | 0.375 | 1.188 | 0.156 |
| 120-1 | 1-1/2 | 1 | 0.875 | 1.980 | 0.437 | 1.425 | 0.187 |
| 140-1 | 1-3/4 | 1 | 1.000 | 2.141 | 0.500 | 1.663 | 0.219 |
| 160-1 | 2 | 1-1/4 | 1.125 | 2.551 | 0.562 | 1.889 | 0.250 |
| 180-1 | 2-1/4 | 1-13/32 | 1.406 | 2.866 | 0.687 | 2.047 | 0.281 |
| 200-1 | 2-1/2 | 1-1/2 | 1.562 | 3.161 | 0.781 | 2.375 | 0.312 |
| 240-1 | 3 | 1-7/8 | 1.875 | 3.760 | 0.937 | 2.791 | 0.375 |

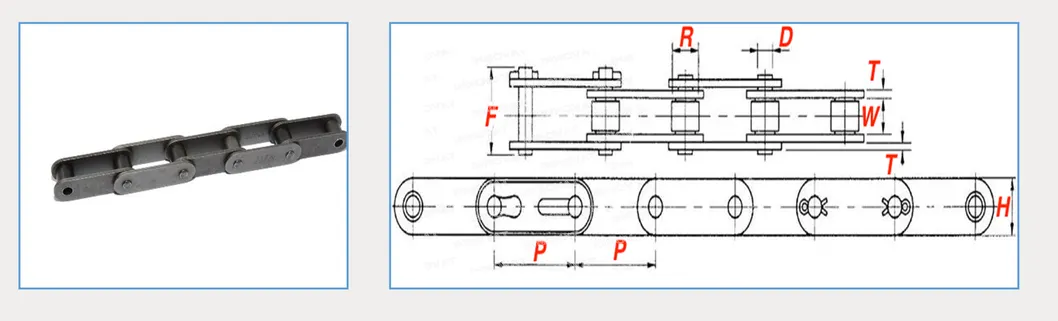

من خلال دمج الروابط التي يبلغ طولها ضعف سلاسل الأسطوانة القياسية، فإن سلسلة الأسطوانة مخصصة لمحركات الأقراص الطويلة والتطبيقات ذات السرعة المنخفضة إلى المتوسطة، وتستخدم أسنان مسننة تحتوي على 24 سنًا على الأقل. لقد تم إنتاجها بألواح جانبية أكثر سمكًا من أجل التعامل مع أحمال عمل أعلى من السلاسل القياسية. مع لوحة جانبية أكثر قوة، تحافظ سلاسل الأسطوانة الثقيلة على قوتها وثباتها على مدى فترات زمنية أطول.

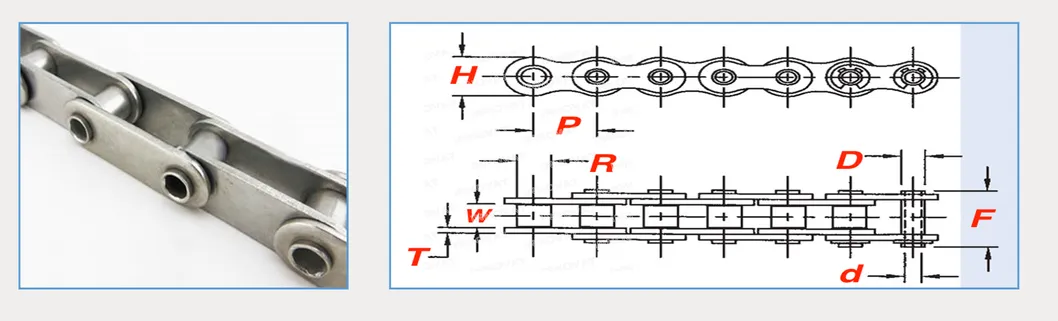

سلسلة الأسطوانة المجوفة هي في الأساس نفس سلسلة الأسطوانة القياسية التي تحتوي على "دبابيس مجوفة". وهذا لا يقلل من وزن السلسلة فحسب، بل يمنحك أيضًا القدرة على وضع دبابيس ممتدة عبر السلسلة لنقل المنتج. تشمل العديد من التطبيقات؛ المخابز والناقلات العلوية والمصاعد والدواجن والزراعة ومجموعة واسعة من التطبيقات الأخرى.
| مقاس | الملعب (ف) | (ث) | (ص) | (د) | (د) | طول الدبوس المجوف | (و) | (ح) | (ت) | وزن |
| 40 حصان | 0.500" | 0.313" | 0.312" | 0.221" | 0.157" | 0.689" | 0.689" | 0.472" | 0.059" | 0.35 رطل/قدم |
| 50 حصان | 0.625" | 0.375" | 0.400" | 0.283" | 0.202" | 0.854" | 0.854" | 0.591" | 0.079" | 0.58 رطل/قدم |
| 60 حصان | 0.750" | 0.500" | 0.469" | 0.333" | 0.236" | 1.055" | 1.055" | 0.713" | 0.094" | 0.81 رطل/قدم |
| 80 حصان | 1.000" | 0.625" | 0.625" | 0.449" | 0.318" | 1.276" | 1.276" | 0.950" | 0.125" | 1.46 رطل/قدم |
|

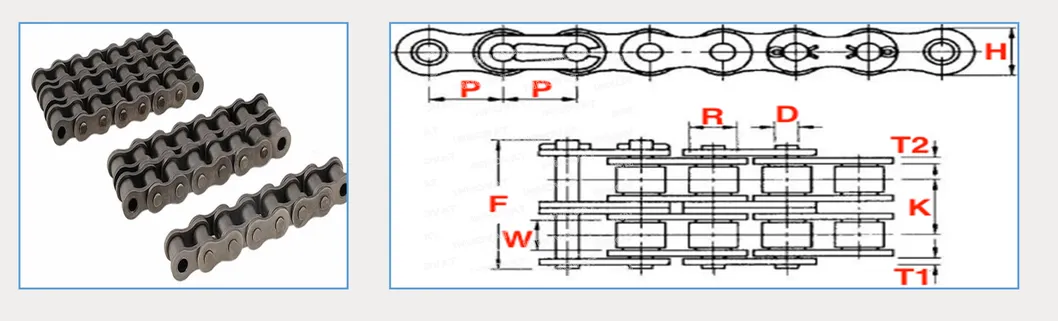

| مقاس | الملعب (ف) | (ك) | (ث) | (ص) | (د) | (و) | (ت1) | (ت2) | (ح) | الوزن (رطل/قدم) | ||
| 04ب-2 | 0.236" | 0.217" | 0.110" | 0.158" | 0.073" | 0.524" | -- | -- | 0.197" | 0.154 | ||
| 05 ب-2 | 0.315" | 0.222" | 0.118" | 0.197" | 0.091" | 0.571" | -- | -- | 0.280" | |||
| 06 ب-2 | 0.375" | 0.403" | 0.225" | 0.250" | 0.129" | 0.941" | 0.039" | 0.051" | 0.323" | 0.496 | ||
| 08 ب-2 | 0.500" | 0.548" | 0.305" | 0.335" | 0.175" | 1.260" | 0.059" | 0.059" | 0.469" | 0.872 | ||
| 10 ب-2 | 0.625" | 0.653" | 0.380" | 0.400" | 0.200" | 1.457" | 0.059" | 0.059" | 0.579" | 1.127 | ||
| 12 ب-2 | 0.750" | 0.766" | 0.460" | 0.475" | 0.225" | 1.697" | 0.071" | 0.071" | 0.634" | 1.529 | ||
| 16 ب-2 | 1.000" | 1.255" | 0.670" | 0.625" | 0.326" | 2.756" | 0.126" | 0.157" | 0.819" | 3.433 | ||
| 20 ب-2 | 1.250" | 1.435" | 0.770" | 0.750" | 0.401" | 3.169" | 0.138" | 0.177" | 1.024" | 5.076 | ||
| 24 ب-2 | 1.500" | 1.904" | 1.000" | 1.000" | 0.576" | 4.217" | 0.197" | 0.236" | 1.224" | 9.321 | ||
| 28 ب-2 | 1.750" | 2.345" | 1.220" | 1.100" | 0.626" | 5.083" | -- | -- | 1.457" | 11.09 | ||
| 32 ب-2 | 2.000" | 2.305" | 1.220" | 1.150" | 0.701" | 5.102" | -- | -- | 1.662" | 14.029 | ||
| 40 ب-2 | 2.500" | 2.846" | 1.500" | 1.550" | 0.901" | 6.358" | -- | -- | 2.083" | 21.378 | ||
| 48 ب-2 | 3.000" | 3.599" | 1.800" | 1.900" | 1.151" | 7.803" | -- | -- | 2.512" | 33.4 | ||
| 56 ب-2 | 3.500" | 4.197" | 2.100" | 2.125" | 1.351" | 9.039" | -- | -- | 3.063" | 46.765 |
